一、自力式压力调节阀怎么调压力
1、工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。
2、当阀后压力P1增加时，P1作用在顶盘上的作用力也随之增加。
3、此时，顶盘的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，直到顶盘的作用力与弹簧的反作用力相平衡为止。
4、这时，阀芯与阀座的流通面积减大，流阻变小，从而使P1降为设定值。
5、同理，当阀后压力P1降低时，作用方向与上述相反，这就是自力式（阀前）压力调节阀的工作原理。
二、自力式调节阀调整方法
1、自力式压力调节阀本身只能调压力，虽然在某些条件下可以通过改变压力参数使流量得到改变，但这时设备流程影响的结果，而不是自力式压力调节阀的功能。自力式压力调节阀本身不具备流量调节功能。
2、自力式压力调节阀分为阀前和阀后两种调节类型，分别只能调整阀前或阀后的压力，即阀前型的不管阀后压力如何波动，只管调整阀前压力保持稳定；同样阀后型的只管阀后不管阀前。
三、自力式安全阀工作原理
1、自力式控制阀又称直接作用控制阀，是一大类不需要额外能源驱动的控制阀。它是一类把测量、控制和执行功能合为一体，利用被控对象本身能量带动其动作的控制阀，分为直接作用式和带指挥器作用式两大类。直接作用的自力式控制阀得过程本身的压力或压差来驱动控制阀动作，也可用温包式检测元件将温度转换为压力，然后驱动控制阀动作。
2、工作原理
3、介质要求
4、自力式控制阀对被控介质有一定要求，例如，自力式压力控制阀的被控介质温度应低于某一规定值，介质应干净，当介质温度较高时。
5、温度要求
6、例如，用于蒸汽或150℃以上的液体时，应设置冷凝器，使进入执行机构比较器内的介质温度低于规定值。
四、供暖安装自力式压差平衡阀的缺点
自力式流量控制阀的缺点是阀门有小工作压差的要求，通常产品要求小工作压差20kPa，安装在不利管路上，要求循环泵多增加2mH20的工作扬程，必须要安装在系统的近端，离热源距离大于供热半径的80%时就不适合安装这种自力式流量控制阀。

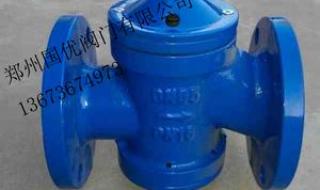

五、自立式压差控制阀和自立式流量调节阀的区别
自力式压差控制阀不需外来能源依靠被控介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量偏差恒定用户进出口压差，有助于稳定系统运行，特别适用分户计量或自动控制系统中。 自力式流量控制阀是一个新的调节阀种类，相对于手动调节阀，它的优点是能够自动调节；相对于电动调节阀，它的优点是不需要外 部动力，应用实践证明，在闭式水循环系统（如热水供暖系统，空调冷冻系统）中，正确使用这种阀门，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。
